一、實驗室供氣系統建設要求

　　1、氣瓶間: ①氣瓶間應采用300mm厚實體墻，安裝防爆門，設置泄爆窗;②室內電器設備均應具備防爆功能;③應安裝排氣扇,時刻保持良好的通風狀態;

　　2、供氣系統要求采用兩級減壓的方式進行供氣，供氣匯流排第一次減壓，氣體由15MPa減壓到1.5MPa以下，再輸送到各用氣實驗室，二級減壓器安裝在各用氣實驗室或用氣點，方便統一控制通風柜或儀器用氣的輸人壓力,用氣終端配有中壓球閥和壓力指示表，二級減壓器對壓力進行精確調整(0.01MPa) ,得到穩定的壓力,可以滿足儀器對不同使用壓力的要求，一、二級減壓器均配有壓力表,可實時顯示當前壓力;

　　3、采用雙側匯流排 半自動方式不間斷供氣，充分滿足實驗室的使用要求，更換氣瓶時,可通過安裝在高壓軟管下面的卡套進行氣瓶更換;

　　4、氫氣和乙炔屬于易燃氣體,應設計氣體泄露探測報警裝置,并安裝阻火器,防止明火回流,易燃與助燃氣體敷設應保證足夠的安全距離。

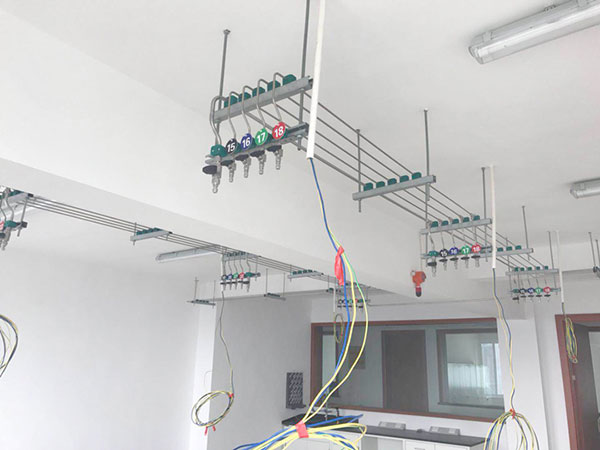

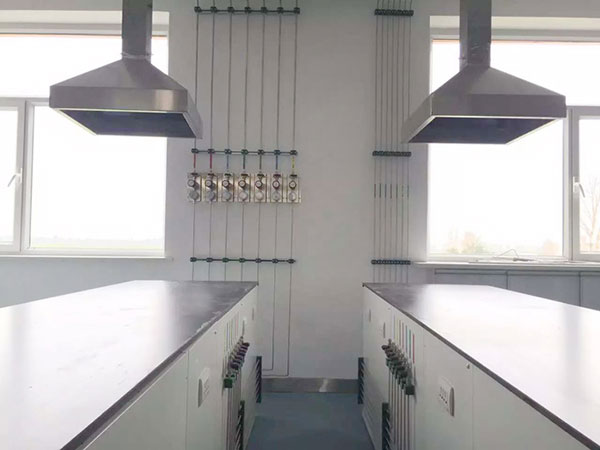

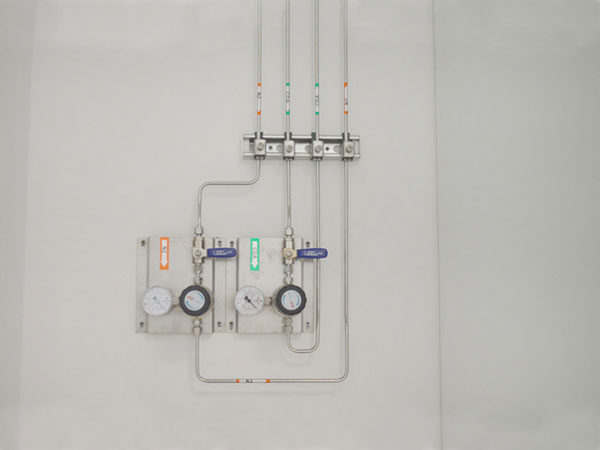

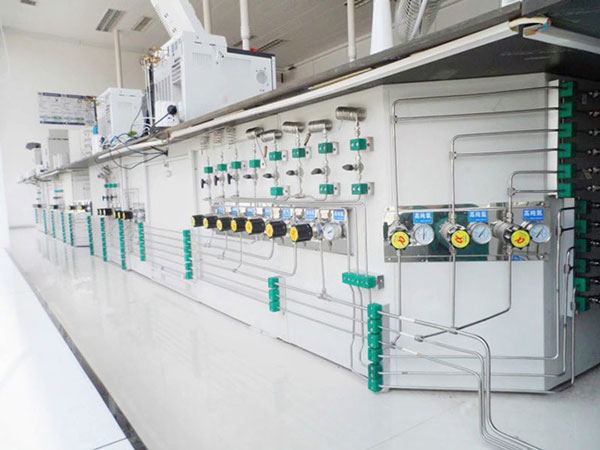

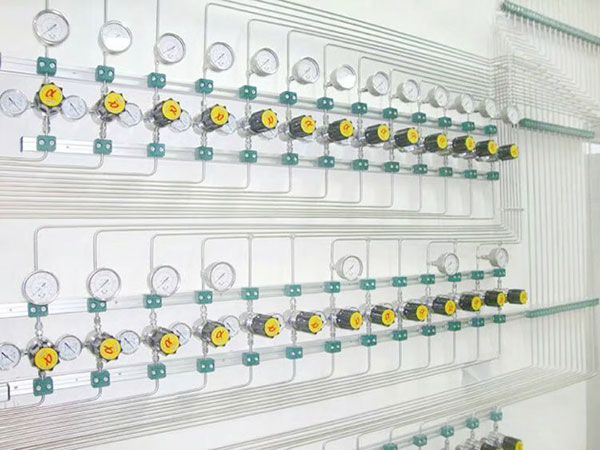

　　二、供氣系統展示圖
